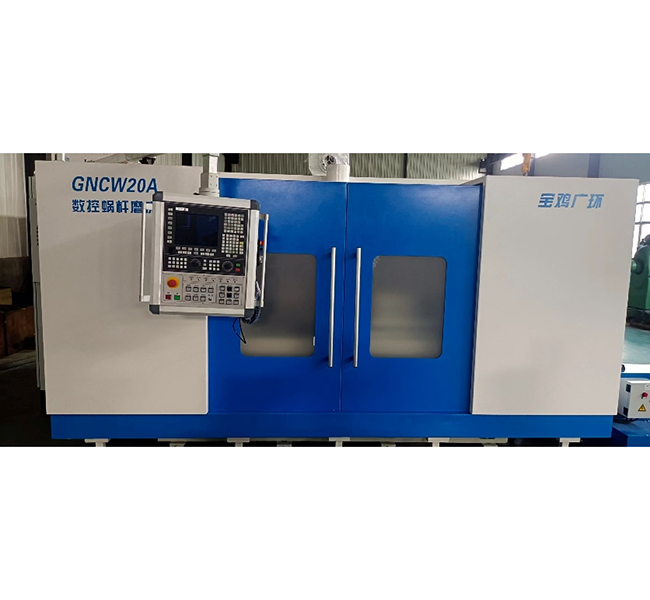

GNCW20A
넳 넲

GNCW20A

产品概述

· 适用于平面二次包络蜗杆、圆柱蜗杆、丝杠等多种工件的精密磨削

· 六轴四联动系统,平面蜗杆加工采用C/B/X/Z四轴联动,圆柱蜗杆采用C/X/Z三轴联动

· 支持1-6头蜗杆加工,精度达6级

核心优势

· 一机多用:兼容平面二包蜗杆、圆柱蜗杆、丝杠等多种工件

· 高精度结构:T型床身 + 双导程蜗轮副 + 高精度直线导轨与滚珠丝杠

· 智能系统:西班牙FAGOR 8060系统(二次开发),人机界面参数输入

· 力矩电机直驱:头架力矩电机 + 雷尼绍编码器,全闭环控制,分度精度高

· 专利磨头技术:砂轮工作面置于工作台回转中心,加工不同环面蜗杆无需调整磨头高度

· 智能化扩展:支持段跳功能、机器人自动上料接口

主要技术参数

· 最大工件长度:750mm

· 最大顶尖距:750mm

· 最小顶尖距:50mm

· 最大磨削深度:10mm

· 主轴转速:1–100 r/min

· B轴转速:1–20 r/min

· 最大工件重量:50Kg

· 机床重量:7000Kg

· 外形尺寸:4200×2000×1800mm

数控系统与轴配置

· FAGOR 8058 六轴四联动数控系统(二次开发)

· C轴:工件主轴(力矩电机 + 雷尼绍编码器)

· B轴:工作台回转轴

· X轴:工作台进给轴(控制砂轮进给)

· Z轴:滑台移动轴

· A轴:砂轮角度调整轴

· U轴:砂轮补偿轴

· S轴:砂轮电主轴(变频调速)

售后服务

· 整机保修一年,终身维护

· 免费操作培训与技术支持
